SNS被动防护系统简介

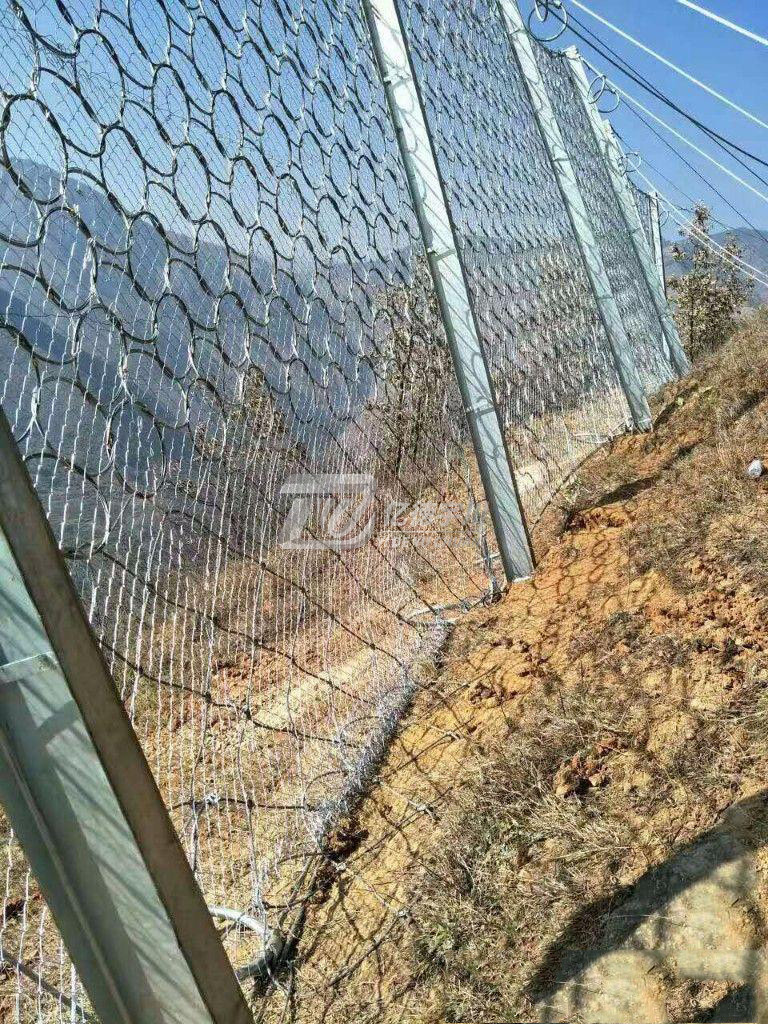

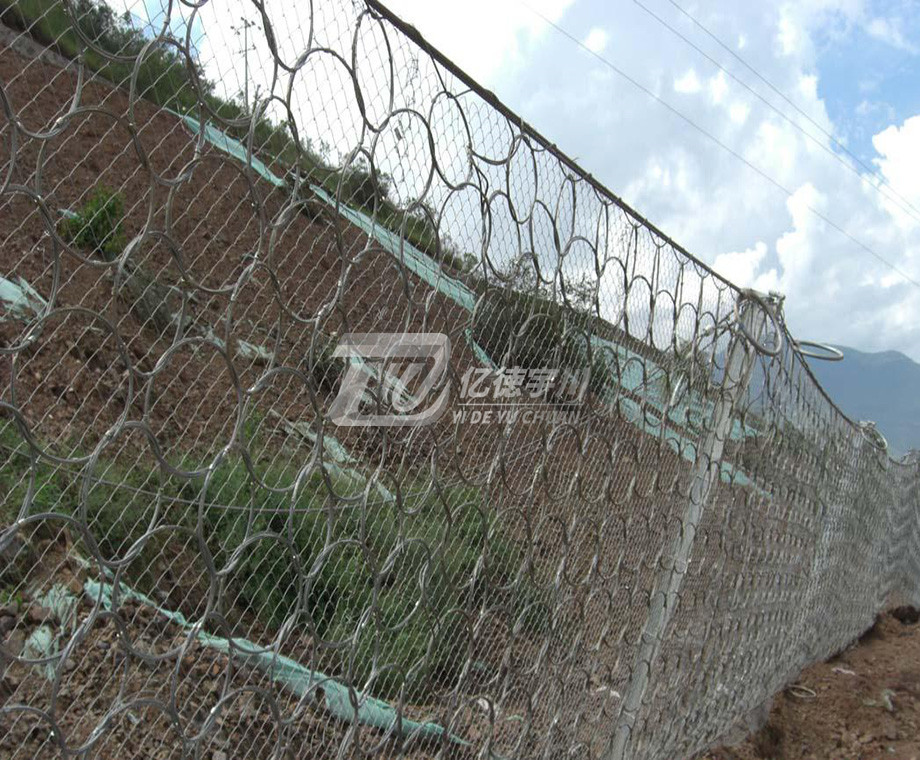

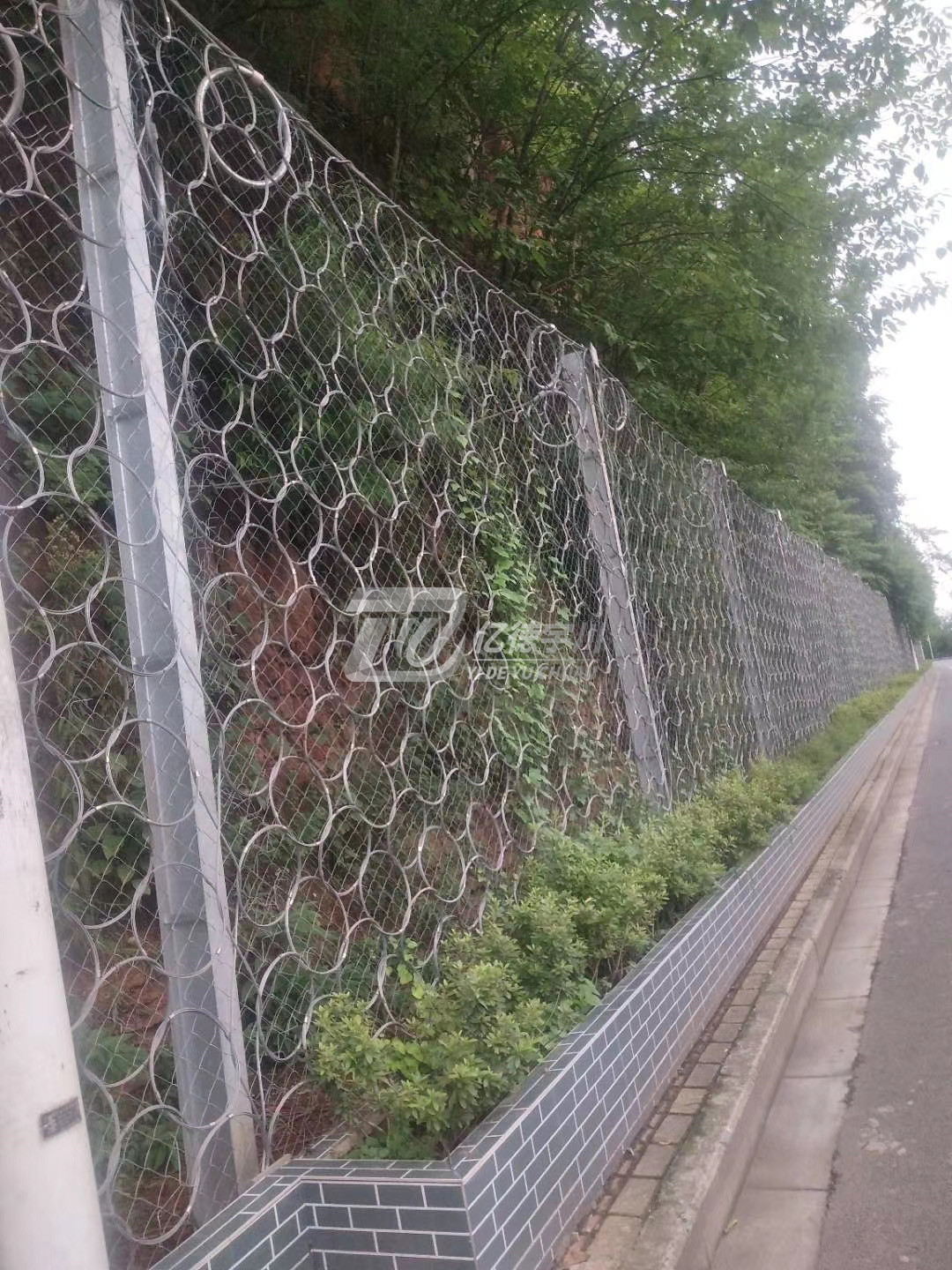

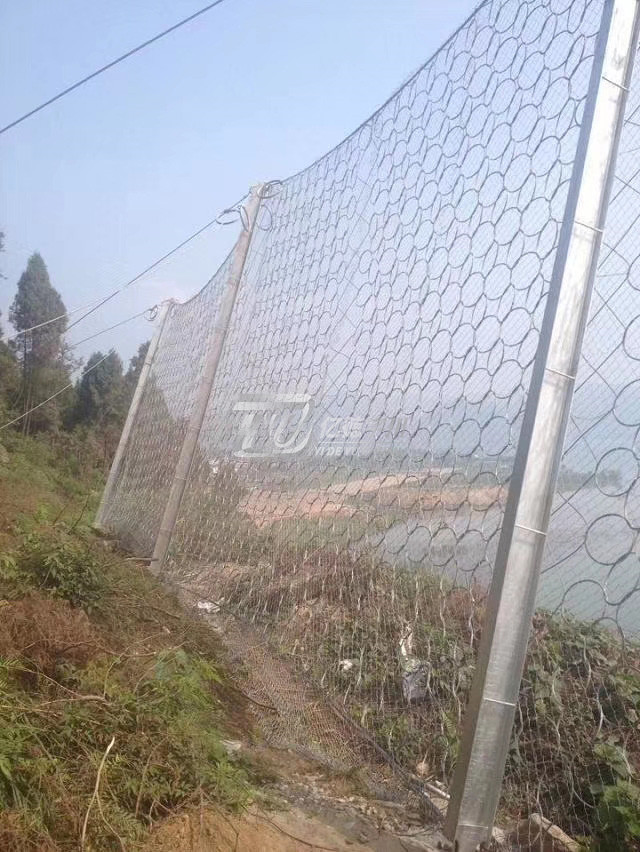

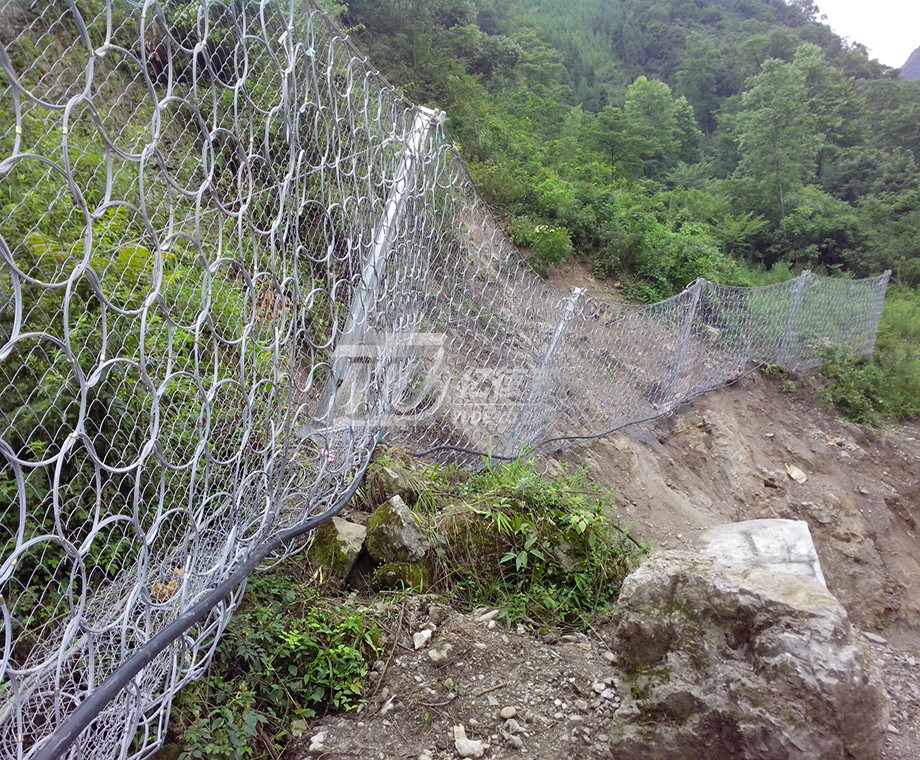

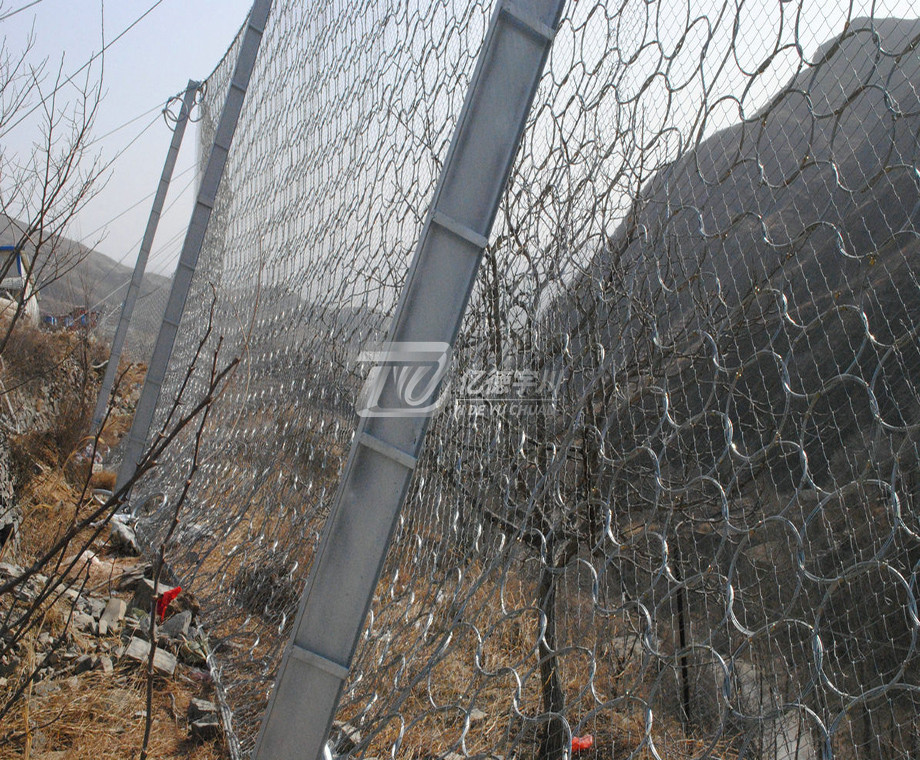

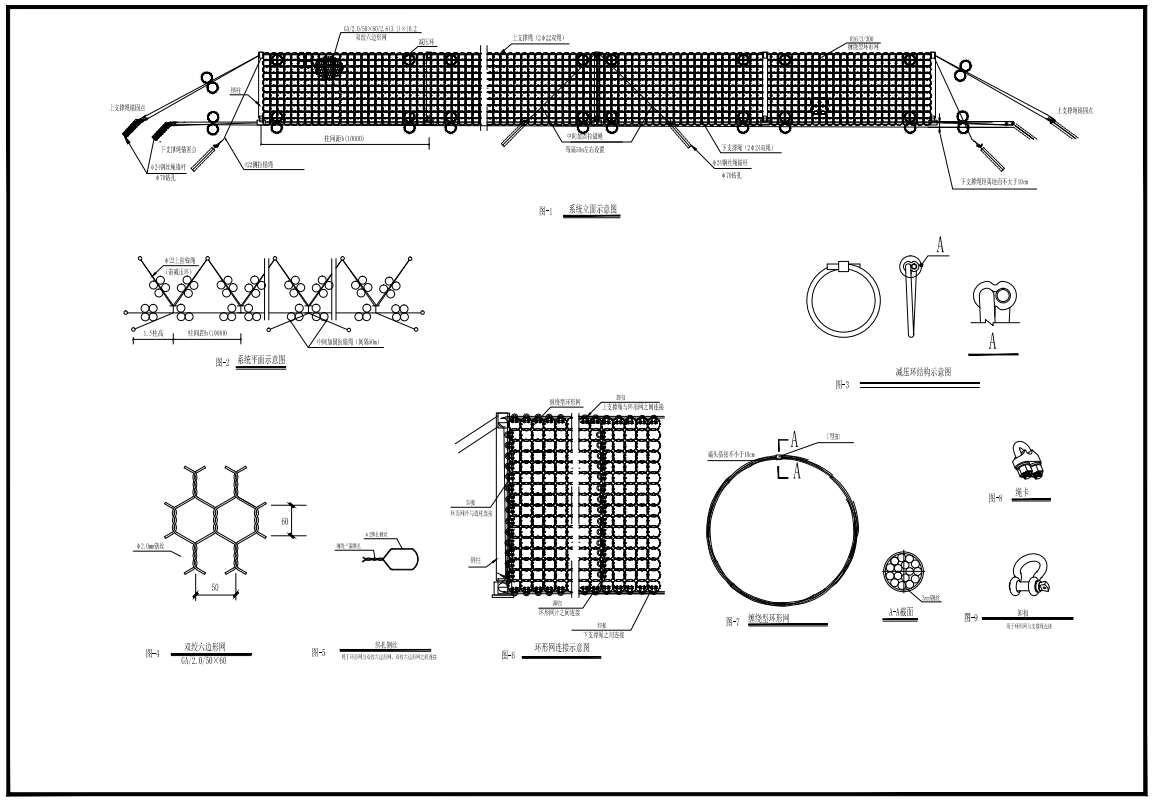

被动防护系统由钢柱和钢绳网联合组合构成一个整体,对所防护的区域形成坡面防护,从而阻止崩塌岩石的下坠,起到边坡防护作用,被动防护系统在材料的设计上考虑了易于安装,即用最少量的开挖来实现最快速简便的施工安装,系统部件全部实行标准化的工厂生产,现场施工除少量的以锚杆安装为主的基础施工外,主要为积木式的安装作业,施工安装和维修人员仅需要少量常见机具即可进行系统的安装,维修和部件更换。
基座与钢柱的定位座,为钢结构件,连接件用于实现钢柱和基座间铰连接的构件,钢柱的基座及连接件的防腐要求应不低于其连接的钢柱的防腐性能。

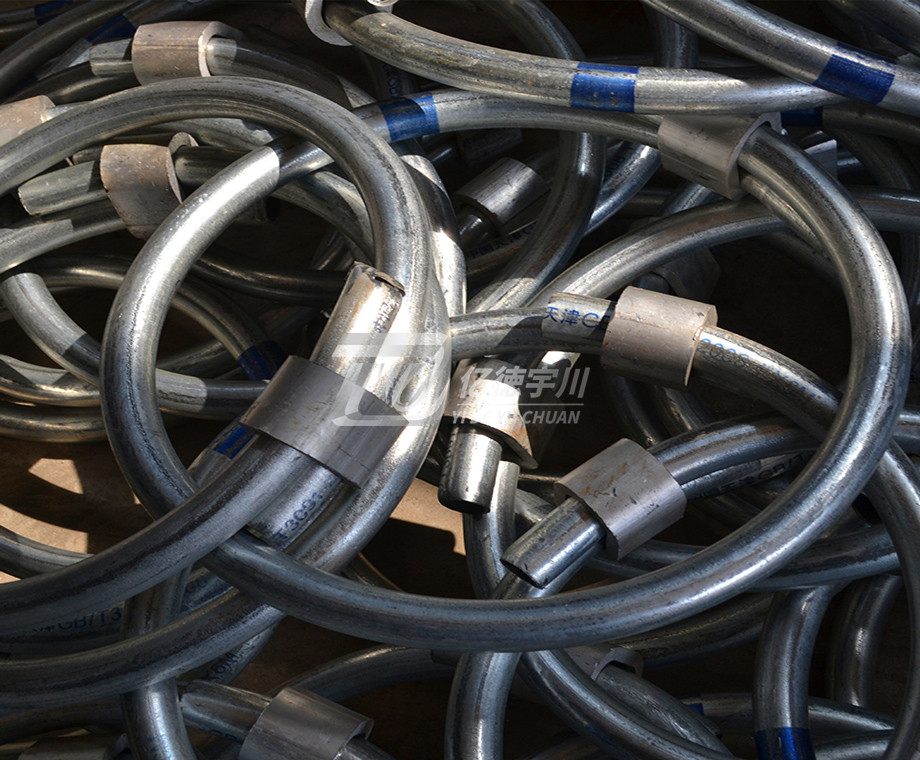

减压器(环):根据与其相连的钢丝绳直径不同和设计能量分别采用不同型号的减压器。减压环一般有三种型号,见表2.
减压器(环)的启动荷载应介于与其相连的钢丝绳断裂拉力的10%-70%,其临界变形荷载不小于50KN。
减压器(环)用热轧钢板GB/T 912 的技术要求,表面镀锌防锈,镀锌层厚度不小于8UM。
作用原理上类似于喷锚和土钉墙等面层护坡体系,但因其柔性特征能使系统将局部集中荷载向四周均材质:钢丝绳网、普通钢丝格栅(常称铁丝格栅)和TECCO高强度钢丝格栅 匀传递以充分发挥整个系统的防护能力,即局部受载,整体作用,从而使系统能承受较大的荷载并降低单根锚杆的锚固力要求 。

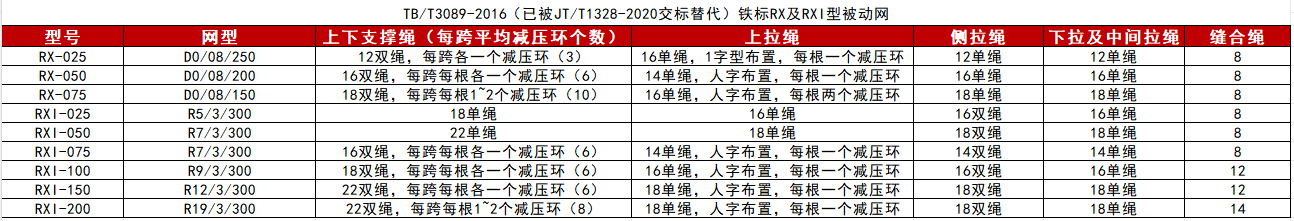

表1 被动防护系统的常见规格及其构件、功能表
型号 | 网型 | 上/下支撑绳(每跨平均减压环数) | 上拉锚绳 | 侧拉锚绳 | 下拉及中间目拉锚绳 | 缝合绳 |
RXI-025 | R5/3/300 | Φ18单绳 | Φ16单绳 | Φ16单绳 | Φ16单绳 | Φ8 |
RXI-050 | R7/3/300 | Φ22单绳 | Φ18单绳 | Φ18单绳 | Φ18单绳 | Φ8 |
RXI-075 | R7/3/300 | Φ16双绳,每跨每根各一个减压环(6) | Φ14单绳,“人”字形布置,每根1个减压环 | Φ14单绳 | Φ14单绳 | Φ8 |
RXI-100 | R9/3/300 | Φ18双绳,每跨每根各一个减压环(6) | Φ18单绳,“人”字形布置,每根1个减压环 | Φ16单绳 | Φ16单绳 | Φ12 |
RXI-150 | R12/3/300 | Φ22双绳,每跨每根各一个减压环(6) | Φ18单绳,“人”字形布置,每根1个减压环 | Φ18单绳 | Φ18单绳 | Φ12 |
RXI-200 | R19/3/300 | Φ22双绳,每跨每根各一,二减压环(6) | Φ18单绳,“人”字形布置,每根1个减压环 | Φ18单绳 | Φ18单绳 | Φ14 |
